AVIA'nın Dikey İşleme Merkezleri, tipik çeliklerden sertleştirilmiş çelik gibi yüksek sertlikteki malzemelere ve ayrıca alaşımlar gibi yumuşak malzemelerin son derece etkili işlenmesine kadar çeşitli malzemelerin hassas işlenmesinde geniş kullanım alanı bulan, artırılmış rijitliğe sahip modern, dinamik makinelerdir. Modern ve dayanıklı tasarım, dinamik servo sürücüler ve kontur işleme için önde gelen CNC kontrolleri, VMC'lerimizin standart özellikleridir. Makinelerimizi işleme gereksinimlerinize uyarlamak için çeşitli hız ve özelliklere sahip iğler sunuyoruz. Mevcut isteğe bağlı ekipman ve otomasyon çözümleri, geniş kapsamlı üretim uygulamalarında makinelerimizin daha da etkili olmasına katkıda bulunur.
| |
|

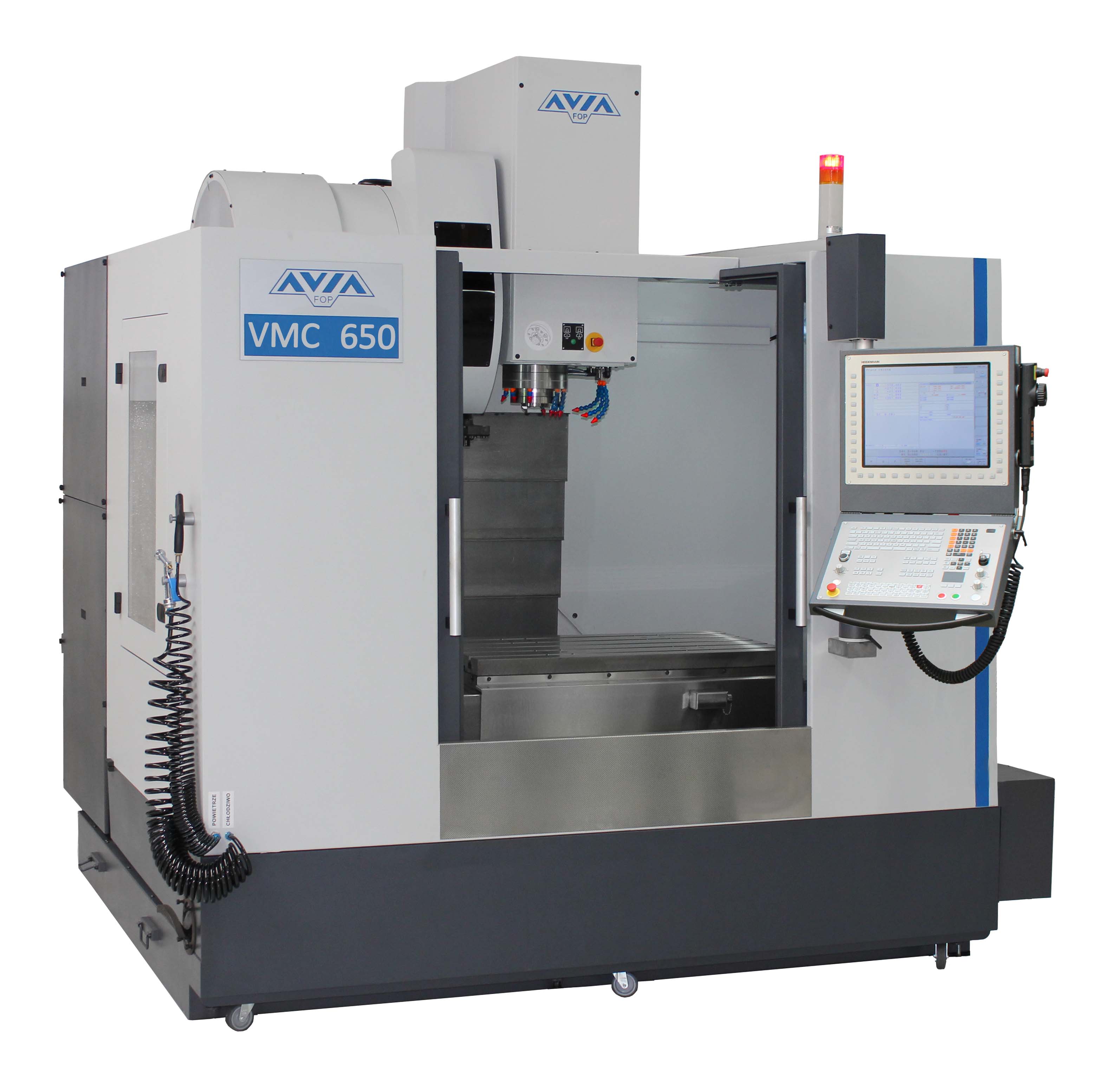

VMC 650 |
VMC 800 |

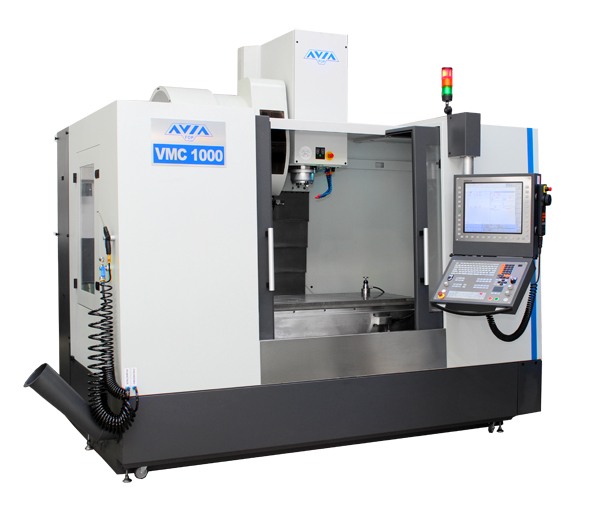

VMC 1000 |
VMC 1300 |
| Tabla: |
|
|
|
|
|
| Tabla Alanı (düz / döner) |
mm |
800 x 540 |
1000 x 540 |
1200 x 540 |
1500 x 710 |
| T-Yuva (adet / genişlik / boşluk) |
mm |
5 / 18 / 100 |
5 / 18 / 100 |
5 / 18 / 100 |
5 / 18 / 125 |
| Maks. Tabla Yükü (düz / döner) |
kg |
700 |
850 |
1000 |
1500 |
| Haraketler: |
|
|
|
|
|
| Boyuna Haraket (X) |
mm |
650 |
800 |
1000 |
1300 |
| Enine Haraket (Y) |
mm |
540 |
540 |
540 |
700 |
| Dik Haraket (Z) |
mm |
620 |
620 |
620 |
650 |
| İşmili (10.000rpm Kayış Tipi): |
|
|
|
|
|
| Maks. İşmili Hızı |
rpm |
10 000 |
10 000 |
10 000 |
10 000 |
| İşmili Koniği |
|
ISO 40 |
ISO 40 |
ISO 40 |
ISO 40 |
| Maks. İşmili Gücü S1 / S6 (25 %) |
kW |
7,5/13 |
10/17 |
10/17 |
15/32 |
| Maks. İşmili Torku S1 / S6 (25 %) |
Nm |
42/73 |
56/96 |
56/96 |
95/204 |
| İşmili ve Tabla Arası Min./Maks. Mesafe |
mm |
150 / 770 |
150 / 770 |
150 / 770 |
100 / 750 |
| İşmili (15.000rpm Doğrudan Tahrikli): |
|
|
|
|
|
| Maks. İşmili Hızı |
rpm |
15 000 |
15 000 |
15 000 |
15 000 |
| İşmili Koniği |
|
ISO 40 |
ISO 40 |
ISO 40 |
ISO 40 |
| Maks. İşmili Gücü S1 / S6 (25 %) |
kW |
10/17 |
10/17 |
10/17 |
10/17 |
| Maks. İşmili Torku S1 / S6 (25 %) |
Nm |
64/108 |
64/108 |
64/108 |
64/108 |
| İşmili ve Tabla Arası Min./Maks. Mesafe |
mm |
120 / 740 |
120 / 740 |
120 / 740 |
100 / 720 |
| Takım Değiştirici: |
|
|
|
|
|
| Takım Sayısı |
pcs |
30 |
30 |
30 |
40 |
| Takım Değiştirme Süresi |
sec. |
2,0 |
2,8 |
2,0 |
2,0 |
| Maks. Takım Çapı |
mm |
85/150** |
85/150** |
85/150** |
75/152** |
| Maks. Takım Ağırlığı |
kg |
7 |
7 |
7 |
8 |
| Maks. Takım Boyu |
mm |
300 |
300 |
300 |
300 |
| İlerlemeler: |
|
|
|
|
|
| İlerleme X / Y / Z |
m/min |
0 – 35/35/35 |
0 – 35/35/35 |
0 – 35/35/35 |
0 – 30/24/24 |
| Hızlı Haraket X / Y / Z |
m/min |
35/35/35 |
35/35/35 |
35/35/35 |
30/24/24 |
